Opis produktu

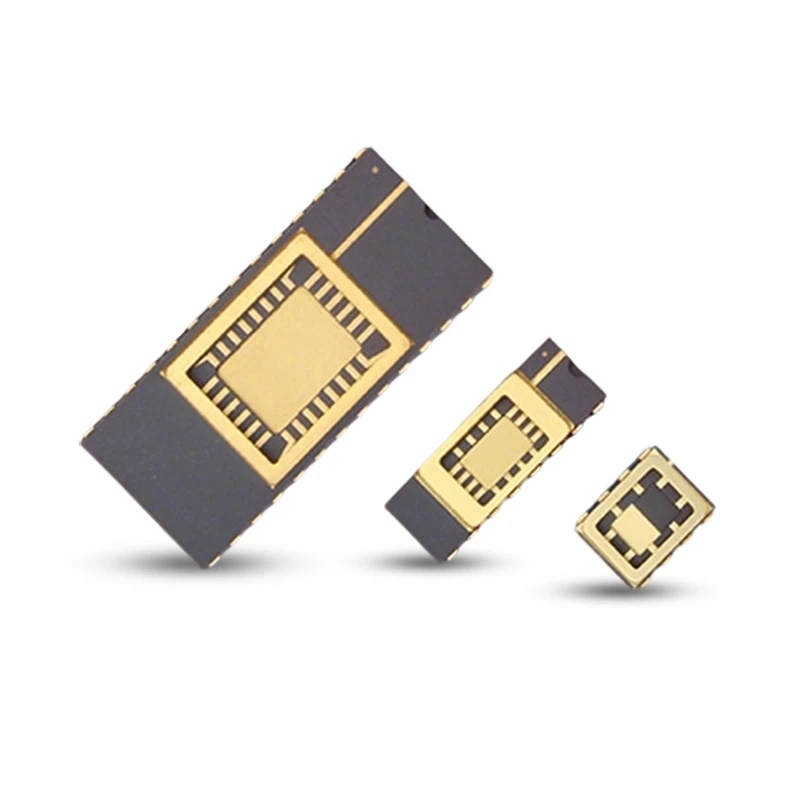

Zestaw z podwójnym-rzędami ceramicznych{{1}otworów przelotowych został zaprojektowany z myślą o-wysokiej klasy zastosowaniach półprzewodnikowych, zapewniając doskonałą-gazoszczelność i regulację termiczną. Integrując-wysokowydajne radiatory z technologiami spawania szwem równoległym lub lutowania stopowego, tworzy stabilne środowisko, które chroni krytyczne moduły wewnętrzne przed zakłóceniami zewnętrznymi. Wykorzystując zaawansowane procesy wielowarstwowego spiekania ceramiki, zapewniamy-wysoką niezawodność działania elementów elektronicznych. Dzięki elastycznym opcjom materiałów i metodom uszczelniania pakiet ten zapewnia kompleksowe rozwiązanie do przetwarzania sygnałów i sterowania mocą w złożonych środowiskach.
Cechy
- Wysoka szczelność gazowa
- Doskonała stabilność termiczna
- Doskonała wydajność przy-wysokiej częstotliwości
- Odporność na ciepło i korozję
- Silna odporność na promieniowanie
- Możliwość projektowania zintegrowanego radiatora
- Niska rezystancja
- Wysoka wydajność izolacyjna
- Wysoka twardość i odporność na uderzenia
- Wysoka odporność na wilgoć
Główny stół modelowy (mm)
Opakowanie CDIP ma rozstaw 2,54 mm i liczbę pinów do 64, oferując wąskie (7,62 mm), średnie (10,16 mm) i szerokie (15,24 mm) rozpiętości. Opcje obejmują zintegrowane radiatory i metody uszczelniania poprzez spawanie równoległe lub rozpływ lutu stopowego, szeroko stosowane w układach scalonych, transoptorach i MEMS wymagających wysokiej niezawodności.
|
Model produktu |
Rozmiar korpusu ceramicznego |
Główny skok |
Obszar Uszczelnienia |
Obszar mocowania matrycy |
Całkowita grubość |
|
D48L2-01 |
60.96×15.00 |
2.54 |
12.70×12.70 |
8.89×8.89 |
2.40 |
|
D40L2-01 |
50.80×15.00 |
2.54 |
12.70×12.70 |
7.87×7.87 |
2.40 |
|
HD36-01 |
45.72×14.98 |
2.54 |
20.20×8.54 |
24.70×14.50 |
2.00 |
|
D28S2-03 |
38.60×7.37 |
2.54 |
38.40×7.20 |
2.10×3.30 |
3.70 |
|
D28S2-01 |
35.56×7.37 |
2.54 |
11.80×7.20 |
7.11×5.59 |
2.15 |
|
D28L2-01 |
35.56×15 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.50 |
|
D24S2-04 |
30.48×7.37 |
2.54 |
11.94×7.36 |
5.75×3.80 |
1.75 |
|
D24S2-02 |
33.50×7.37 |
2.54 |
32.80×7.10 |
3.80×2.85 |
3.50 |
|
D24S2-01 |
30.48×7.37 |
2.54 |
14.40×7.20 |
9.15×4.45 |
2.16 |
|
D24L2-01B |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D24L2-01 |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D18M2-01 |
22.86×9.91 |
2.54 |
9.40×8.70 |
5.50×5.00 |
2.40 |
|
D16S2-11 |
20.60×7.37 |
2.54 |
19.20×7.00 |
3.30×5.00 |
2.80 |
|
D16S2-06 |
20.32×7.37 |
2.54 |
16.60×7.20 |
2.60×3.20 |
3.30 |
|
D16S2-05 |
20.00×7.37 |
2.54 |
19.60×7.00 |
3.90×5.40 |
3.40 |
|
D16S2-02/K |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02C |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02B |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02A |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02 |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D08S2-12 |
9.70×7.37 |
2.54 |
7.70×7.00 |
4.20×5.00 |
2.10 |
|
D08S2-11A |
9.70×7.37 |
2.54 |
9.30×7.20 |
2.70×2.50 |
3.40 |
|
D08S2-03B |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-03A |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-01 |
10.16×7.37 |
2.54 |
8.80×6.90 |
5.10×3.40 |
2.10 |
|
D08M-04 |
19.46×9.91 |
7.62 |
19.10×8.80 |
7.60×4.40 |
3.50 |
|
D08M-01A |
14.22×10.03 |
2.54 |
13.40×9.60 |
9.60×8.10 |
30 |
|
D06S2-02 |
9.00×7.37 |
2.54 |
7.20×6.20 |
3.70×3.00 |
3.10 |
|
D06S2-01 |
9.70×7.37 |
2.54 |
9.30×6.90 |
7.30×3.30 |
3.50 |
|
D04S2-01 |
4.70×6.60 |
2.54 |
6.60×4.70 |
2.60×3.00 |
2.90 |
Ekspertyza ceramiczna
Tessvida jest specjalistą w zakresie rozwiązań Total Kit Solutions (TKS), obsługującym kluczowe branże: półprzewodniki i elektronikę, urządzenia medyczne, FPD/LED, maszyny, petrochemia, motoryzacja i transport, energia i energia oraz żywność i rolnictwo. Dzięki dojrzałemu łańcuchowi dostaw i zaawansowanym procesom (prasowanie izostatyczne, odlewanie żelu, prasowanie na sucho) oferujemy kompleksowe możliwości od przygotowania materiału, formowania, spiekania po precyzyjną obróbkę i obróbkę końcową-.
Nasze elastyczne usługi niestandardowe, poparte głęboką wiedzą specjalistyczną w zakresie ceramiki o wysokiej-czystości i silną integracją zasobów, precyzyjnie spełniają potrzeby klientów, od wyboru materiałów po dostawę gotowego produktu.
Proces produkcji ceramiki
Przygotowanie proszku
Przygotowanie surowca w proszku, granulacja rozpyłowa (mieszanie, mechaniczne mielenie kulowe, suszenie rozpyłowe)
01
Formowanie proszku
Prasowanie izostatyczne, prasowanie na sucho, formowanie wtryskowe, formowanie żelu, odlewanie, prasowanie na gorąco
02
Spiekanie w wysokiej-temperaturze
Spiekanie atmosferyczne, spiekanie próżniowe, spiekanie w kontrolowanej atmosferze
03
Precyzyjne przetwarzanie
Cięcie, toczenie, szlifowanie, frezowanie, kształtowanie, wiercenie
04
Obróbka powierzchniowa
Czyszczenie, topienie łukowe, natryskiwanie plazmowe, natryskiwanie elektrostatyczne, naparowywanie, ultra-czyste czyszczenie, anodowanie, metalizacja kompozytu
05
Proces precyzyjnej obróbki ceramiki
-
Przygotowanie materiału
-
Formowanie materiału
-
Spiekanie
-
Dobra obróbka
-
Kontrola
-
Precyzyjne czyszczenie
-
Pakowanie próżniowe
-
Przygotowanie materiału
-
Formowanie materiału
-
Spiekanie
-
Dobra obróbka
-
Kontrola
-
Precyzyjne czyszczenie
-
Pakowanie próżniowe
