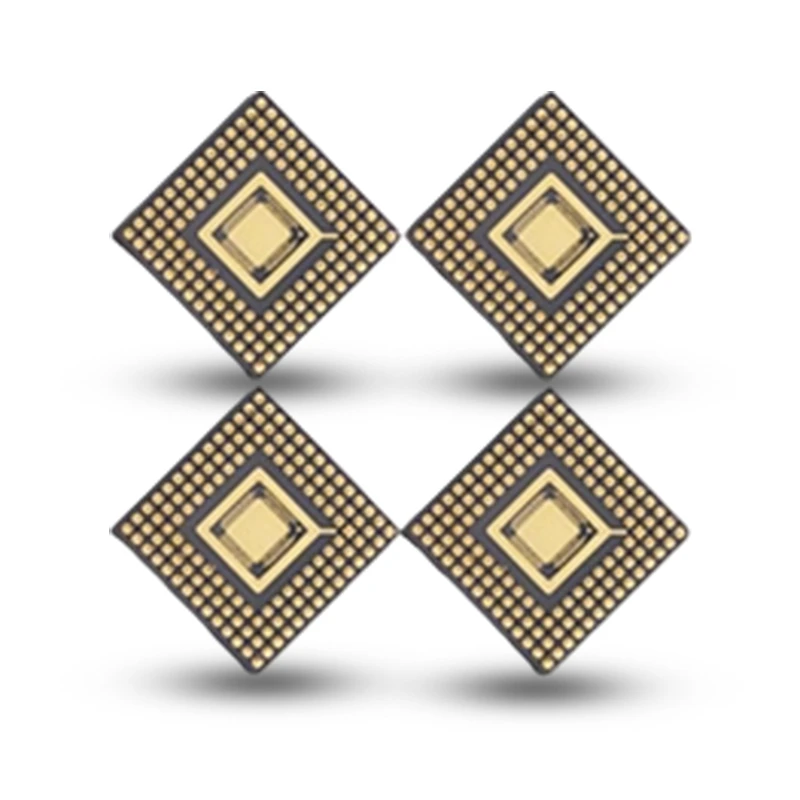

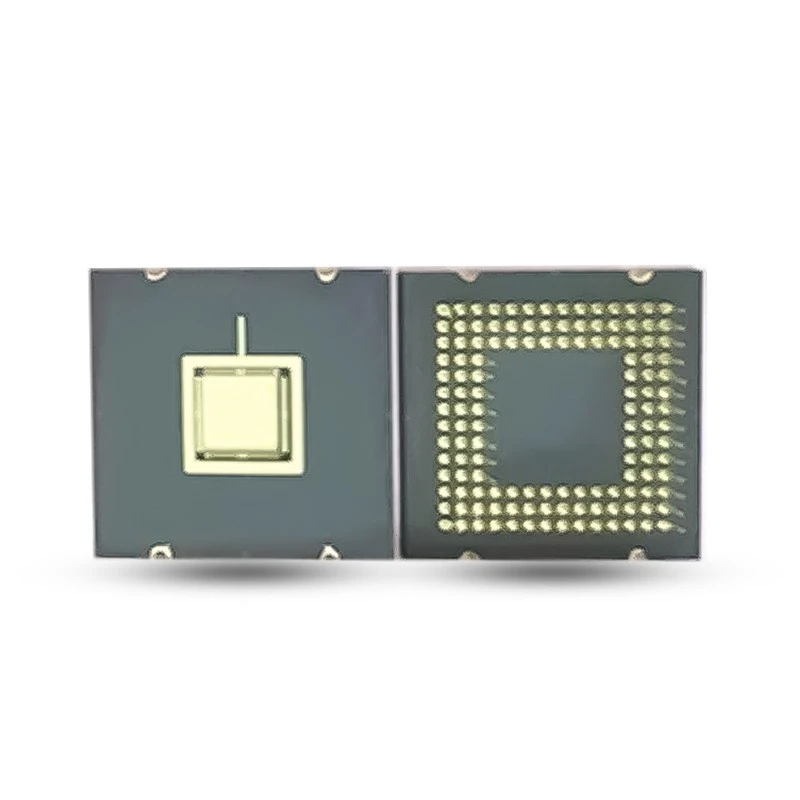

Układ ceramicznej siatki kołkowej (CPGA)

Rozwiązanie do połączeń pionowych o dużej-pinowej-liczbie pinów i zoptymalizowanym dopasowaniu CTE, aby zapewnić długoterminową-stabilność procesorów-o dużej mocy.

Ceramic Pin Grid Array (CPGA) to powszechnie stosowana forma opakowania-wtyczek w dziedzinie-półprzewodników o wysokiej wydajności. Jest znany ze swojej dużej gęstości upakowania, doskonałych parametrów elektrotermicznych i niezawodnej gazoszczelności, będąc jednym z podstawowych komponentów zapewniających-długoterminową stabilną pracę złożonych systemów półprzewodnikowych.
Rozstaw sworzni w obudowie wynosi zazwyczaj 2,54 mm w układzie regularnym lub naprzemiennym, z dwoma wariantami konstrukcyjnymi: „wnęka-w górę” i „wnęka-w dół”. Konstrukcja wnęki-w dół ułatwia instalację radiatora z tyłu, zwiększając efektywność zarządzania ciepłem, natomiast konfiguracja wnęki-w górę zapewnia większą przestrzeń wewnętrzną, dzięki czemu idealnie nadaje się do-dużej skali chipów lub rozwiązań integracji wielu chipów (MCM). Obudowa Ceramic Pin Grid Array (CPGA) została zaprojektowana przede wszystkim z myślą o umieszczeniu-jednostek przetwarzających o wysokiej wydajności, procesorów sygnałowych i różnych wyspecjalizowanych modułów sterowania logicznego.

Dostępne materiały: tlenek glinu, azotek glinu, kompozyty-szklano-ceramiczne, stopy węglików, metalizacja grubowarstwową-wolframem-manganu lub molibdenu-manganu-.
Zastosowania: półprzewodniki i elektronika, urządzenia medyczne, energia i moc, sprzęt i maszyny

Wyślij zapytanie

Opis produktu

Obudowa Ceramic Pin Grid Array (CPGA) zapewnia solidną ochronę fizyczną dla precyzyjnych jednostek przetwarzania sygnału i-wysokich komponentów logicznych, charakteryzując się wyjątkową-szczelnością i długoterminową-niezawodnością. Jego unikalna konstrukcja z siatką stykową nie tylko zapewnia niezwykle-wysoką gęstość wzajemnych połączeń sygnałów, ale także wykazuje wyjątkową zdolność ekranowania elektromagnetycznego i odporność na promieniowanie w zastosowaniach półprzewodnikowych. Dzięki technologii metalizacji grubowarstwowej-produkt zapewnia transmisję sygnału o niskich-stratach przy jednoczesnym zachowaniu wysokiej-temperatury i odporności na korozję. Specjalizujemy się w opracowywaniu zaawansowanych rozwiązań w zakresie opakowań ceramicznych, zapewniając klientom kompleksowe wsparcie techniczne i rozwiązania szyte na miarę.

Cechy

Doskonała zdolność ekranowania elektromagnetycznego
Długoterminowa-szczelna stabilność
Doskonała synergia termiczna-mechaniczna
Odporność na promieniowanie i tolerancja-wysokiej temperatury

Wysoka kompatybilność-i{1}}odtwarzania typu plug-and
Doskonała odporność na korozję
Wysoka odporność na wilgoć

Główny stół modelowy (mm)

Wysoce-wysoko wydajne pakiety CPGA dostępne w wykonaniu z Al2O3, AlN, szkła-ceramiki lub Kovaru, charakteryzujące się metalizacją-grubej folii i standardowym rozstawem pinów 2,54 mm dla zoptymalizowanych połączeń wzajemnych.

Model produktu	Rozmiar korpusu ceramicznego	Główny skok	Obszar Uszczelnienia	Obszar mocowania matrycy	Całkowita grubość
G15-01	21.5×19.00	2.54	21.50×19.00	5.00×5.00	2.20

Ekspertyza ceramiczna

Tessvida jest specjalistą w zakresie rozwiązań Total Kit Solutions (TKS), obsługującym kluczowe branże: półprzewodniki i elektronikę, urządzenia medyczne, FPD/LED, maszyny, petrochemia, motoryzacja i transport, energia i energia oraz żywność i rolnictwo. Dzięki dojrzałemu łańcuchowi dostaw i zaawansowanym procesom (prasowanie izostatyczne, odlewanie żelu, prasowanie na sucho) oferujemy-kompleksowe- możliwości, od przygotowania materiału, formowania, spiekania po precyzyjną obróbkę i obróbkę końcową-.

Nasze elastyczne usługi niestandardowe, poparte głęboką wiedzą specjalistyczną w zakresie ceramiki o wysokiej-czystości i silną integracją zasobów, precyzyjnie spełniają potrzeby klientów, od wyboru materiałów po dostawę gotowego produktu.

Proces produkcji ceramiki

Przygotowanie proszku

Przygotowanie surowca w proszku, granulacja rozpyłowa (mieszanie, mechaniczne mielenie kulowe, suszenie rozpyłowe)

Formowanie proszku

Prasowanie izostatyczne, prasowanie na sucho, formowanie wtryskowe, formowanie żelu, odlewanie, prasowanie na gorąco

Spiekanie w-wysokiej temperaturze

Spiekanie atmosferyczne, spiekanie próżniowe, spiekanie w kontrolowanej atmosferze

Precyzyjne przetwarzanie

Cięcie, toczenie, szlifowanie, frezowanie, kształtowanie, wiercenie

Obróbka powierzchniowa

Czyszczenie, topienie łukowe, natryskiwanie plazmowe, natryskiwanie elektrostatyczne, naparowywanie,-ultraczyste czyszczenie, anodowanie, metalizacja kompozytów
